Subaru Legacy BN/BS (2015-2019) Service Manual: Component

1. FRONT SEAT

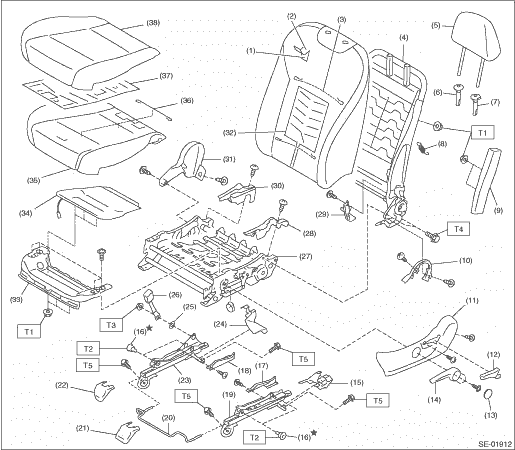

Manual seat - driver’s seat

(1)

Pad ASSY - front seat backrest

(16)

TORX® bolt

(31)

Cover - hinge front seat INN

(2)

Cover COMPL - front backrest

(17)

Inner cover - slide rail OUT

(32)

Heater module - front seat backrest

(3)

Wire set - front seat backrest

(18)

Inner cover - slide rail INN

(33)

Panel - front seat

(4)

Frame ASSY - front backrest

(19)

Slide rail ASSY - OUT

(34)

Seat cushion airbag module

(5)

Headrest ASSY - front

(20)

Lever - towel bar

(35)

Pad ASSY - front seat cushion

(6)

Bushing - free headrest

(21)

Cover - bolt front OUT

(36)

Wire set - front seat cushion

(7)

Bushing - lock headrest

(22)

Cover - bolt front INN

(37)

Heater module - front seat cushion

(8)

Hook spring - backrest front

(23)

Slide rail ASSY - INN

(38)

Cover COMPL - front seat cushion

(9)

Side airbag module

(24)

Cover - bolt rear INN

(10)

Cover - hinge base front seat

(25)

Wave washer

Tightening torque: N·m (kgf-m, ft-lb)

(11)

Cover - hinge front seat OUT

(26)

Seat belt inner - front

T1:

6 (0.6, 4.4)

(12)

Lever - reclining

(27)

Frame ASSY - front seat cushion

T2:

15 (1.5, 11.1)

(13)

Cap - lifter lever

(28)

Cover - frame front seat cushion OUT

T3:

38 (3.9, 28.0)

(14)

Knob - lifter

(29)

Cover inner - front

T4:

52 (5.3, 38.4)

(15)

Cover - bolt rear OUT

(30)

Cover - frame front seat cushion INN

T5:

53 (5.4, 39.1)

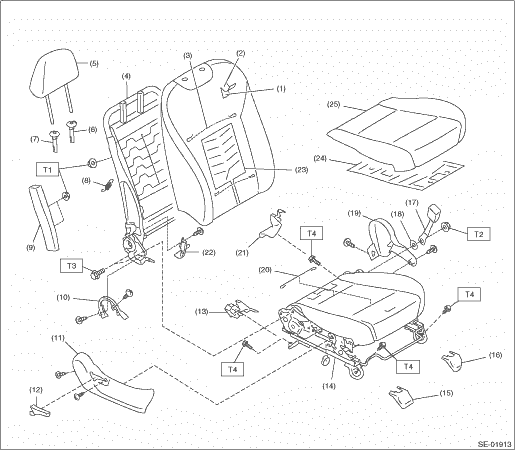

Manual seat - passenger’s seat

(1)

Pad ASSY - front seat backrest

(12)

Lever - reclining

(23)

Seat heater module - front seat backrest

(2)

Cover COMPL - front backrest

(13)

Cover - bolt rear OUT

(24)

Seat heater module - front seat cushion

(3)

Wire set - front seat backrest

(14)

Seat cushion pad and frame ASSY

(25)

Cover COMPL - front seat cushion

(4)

Frame ASSY - front backrest

(15)

Cover - bolt front OUT

(5)

Headrest ASSY - front

(16)

Cover - bolt front INN

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Bushing - lock headrest

(17)

Seat belt inner - front

T1:

6 (0.6, 4.4)

(7)

Bushing - free headrest

(18)

Wave washer

T2:

38 (3.9, 28.0)

(8)

Hook spring - backrest front

(19)

Cover - hinge front seat INN

T3:

52 (5.3, 38.4)

(9)

Side airbag module

(20)

Wire set - front seat cushion

T4:

53 (5.4, 39.1)

(10)

Cover - hinge base front seat

(21)

Cover - bolt rear INN

(11)

Cover - hinge front seat OUT

(22)

Cover - inner front

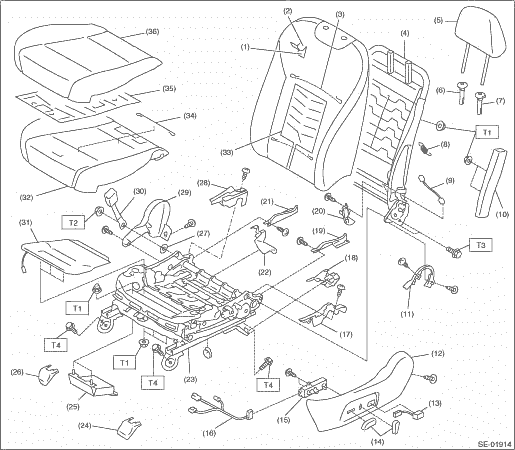

Power seat - driver’s seat

(1)

Pad ASSY - front seat backrest

(15)

Switch ASSY - power seat

(29)

Cover - hinge front seat INN

(2)

Cover COMPL - front backrest

(16)

Harness ASSY - power seat

(30)

Seat belt inner - front

(3)

Wire set - front seat backrest

(17)

Cover - frame front seat cushion OUT

(31)

Seat cushion airbag module

(4)

Frame ASSY - front backrest

(18)

Cover - bolt rear OUT

(32)

Pad ASSY - front seat cushion

(5)

Headrest ASSY - front

(19)

Cover - slide rail OUT

(33)

Seat heater module - front seat backrest

(6)

Bushing - lock headrest

(20)

Cover - inner front

(34)

Wire set - front seat cushion

(7)

Bushing - free headrest

(21)

Cover - slide rail INN

(35)

Seat heater module - front seat cushion

(8)

Hook spring - backrest front

(22)

Cover - bolt rear INN

(36)

Cover COMPL - front seat cushion

(9)

Harness ASSY - reclining

(23)

Frame ASSY - front seat cushion

(10)

Side airbag module

(24)

Cover - bolt front OUT

Tightening torque: N·m (kgf-m, ft-lb)

(11)

Cover - hinge base front seat

(25)

Seat memory unit

T1:

6 (0.6, 4.4)

(12)

Cover - hinge front seat OUT

(26)

Cover - bolt front INN

T2:

38 (3.9, 28.0)

(13)

Switch ASSY - lumbar

(27)

Wave washer

T3:

52 (5.3, 38.4)

(14)

Knob - power seat

(28)

Cover - frame front seat cushion INN

T4:

53 (5.4, 39.1)

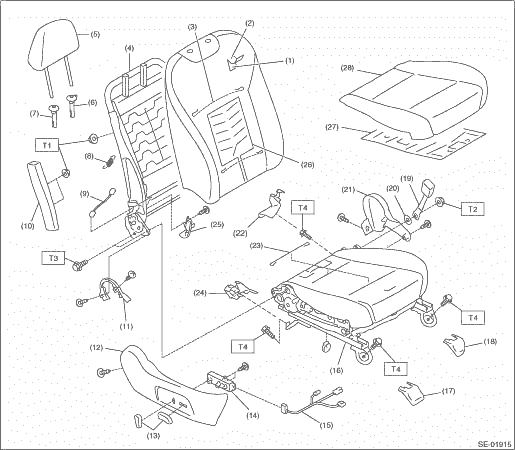

Power seat - passenger’s seat

(1)

Pad ASSY - front seat backrest

(13)

Knob - power seat

(25)

Cover - inner front

(2)

Cover COMPL - front backrest

(14)

Switch ASSY - power seat

(26)

Seat heater module - front seat backrest

(3)

Wire set - front seat backrest

(15)

Harness ASSY - power seat

(27)

Seat heater module - front seat cushion

(4)

Frame ASSY - front backrest

(16)

Seat cushion pad and frame ASSY

(28)

Cover COMPL - front seat cushion

(5)

Headrest ASSY - front

(17)

Cover - bolt front OUT

(6)

Bushing - lock headrest

(18)

Cover - bolt front INN

Tightening torque: N·m (kgf-m, ft-lb)

(7)

Bushing - free headrest

(19)

Seat belt inner - front

T1:

6 (0.6, 4.4)

(8)

Hook spring - backrest front

(20)

Wave washer

T2:

38 (3.9, 28.0)

(9)

Harness ASSY - reclining

(21)

Cover - hinge front seat INN

T3:

52 (5.3, 38.4)

(10)

Side airbag module

(22)

Cover - bolt rear INN

T4:

53 (5.4, 39.1)

(11)

Cover - hinge base front seat

(23)

Wire set - front seat cushion

(12)

Cover - hinge front seat OUT

(24)

Cover - bolt rear OUT

2. REAR SEAT

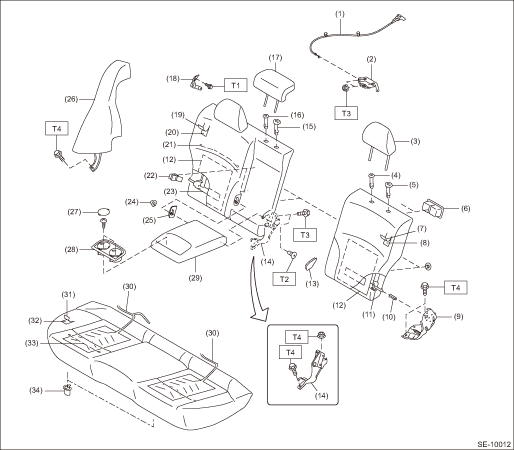

Sedan model

(1)

Release lever ASSY

(15)

Bushing - lock headrest rear CTR

(29)

Armrest ASSY

(2)

Backrest lock ASSY

(16)

Bushing - free headrest rear CTR

(30)

Seat heater module - seat cushion

(3)

Headrest ASSY - rear

(17)

Headrest ASSY - rear CTR

(31)

Cover COMPL - seat cushion

(4)

Bushing - free headrest rear

(18)

Side pad BRKT

(32)

Pad ASSY - seat cushion

(5)

Bushing - lock headrest rear

(19)

Cover COMPL - backrest RH

(33)

Wire set - rear cushion

(6)

Striker cover

(20)

Pad ASSY - backrest RH

(34)

Hook - rear seat

(7)

Cover COMPL - backrest LH

(21)

Wire set - rear backrest

(8)

Pad ASSY - backrest LH

(22)

Hook

Tightening torque: N·m (kgf-m, ft-lb)

(9)

Hinge ASSY - LH/RH

(23)

Frame ASSY - backrest RH

T1:

7.5 (0.8, 5.5)

(10)

Bushing - backrest

(24)

Bushing - armrest

T2:

9.8 (1.0, 7.2)

(11)

Frame ASSY - backrest LH

(25)

Cover - armrest hinge INN

T3:

24.5 (2.5, 18.1)

(12)

Seat heater module - backrest

(26)

Side pad ASSY - backrest

T4:

53 (5.4, 39.1)

(13)

Cover - armrest hinge OUT

(27)

Rubber - cup holder

(14)

Hinge ASSY - CTR

(28)

Cup holder ASSY

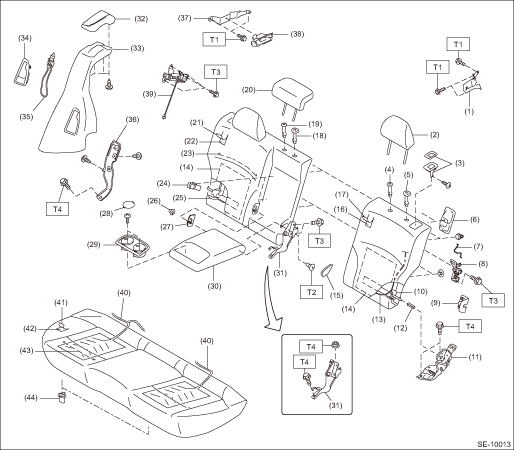

OUTBACK model

(1)

Remote lever BRKT LH

(18)

Bushing - lock headrest rear CTR

(35)

Reclining cable

(2)

Headrest ASSY - rear

(19)

Bushing - free headrest rear CTR

(36)

Side pad BRKT

(3)

Lock button

(20)

Headrest ASSY - rear CTR

(37)

Remote lever BRKT RH

(4)

Bushing - free headrest rear

(21)

Cover COMPL - backrest RH

(38)

Lever ASSY - rear backrest

(5)

Bushing - lock headrest rear

(22)

Pad ASSY - backrest RH

(39)

Striker - backrest rear

(6)

Anchor cover

(23)

Wire set - rear backrest

(40)

Seat heater module - seat cushion

(7)

Wire

(24)

Hook

(41)

Cover COMPL - seat cushion

(8)

Lock ASSY - rear backrest

(25)

Frame ASSY - backrest RH

(42)

Pad ASSY - seat cushion

(9)

Cover ASSY - lock

(26)

Bushing - armrest

(43)

Wire set - rear cushion

(10)

Frame ASSY - backrest LH

(27)

Cover - armrest hinge INN

(44)

Hook - rear seat

(11)

Hinge ASSY - LH/RH

(28)

Rubber - cup holder

(12)

Bushing - backrest

(29)

Cup holder ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(13)

Backrest cable

(30)

Armrest ASSY

T1:

7.5 (0.8, 5.5)

(14)

Seat heater module - backrest

(31)

Hinge ASSY - CTR

T2:

24.5 (2.5, 18.1)

(15)

Cover - armrest hinge OUT

(32)

Belt guide

T3:

33 (3.4, 24.3)

(16)

Pad ASSY - backrest LH

(33)

Side pad ASSY - backrest

T4:

53 (5.4, 39.1)

(17)

Cover COMPL - backrest LH

(34)

Lever ASSY - reclining

Caution
When removing the front seat from the vehicle, refer to “CAUTION” of “General Description” in “AIRBAG SYSTEM” section. General Description > CAUTION ...
