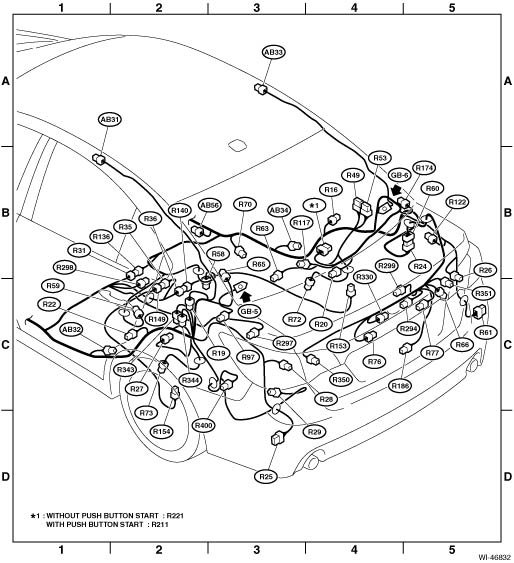

Subaru Legacy BN/BS (2015-2019) Service Manual: Rear wiring harness and trunk lid cord location

Subaru Legacy BN/BS (2015-2019) Service Manual / Wiring system / Rear wiring harness and trunk lid cord location

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

AB31

2

B

B-1

Curtain airbag module LH

AB32

4

Y

C-1

Curtain airbag sensor LH

AB33

2

B

A-3

Curtain airbag module RH

AB34

4

Y

B-3

Curtain airbag sensor RH

AB56

3

Br

B-2

Belt tension sensor

R16

4

B-4

Rear door switch RH

R19

2

C-2

High-mounted stop light

R20

2

Gr

B-4

Trunk room light

R22

4

C-2

Rear door switch LH

R24

13

B-5

R60

Trunk lid cord

R25

10

B

D-3

Radar sensor LH (master)

R26

4

B-5

Rear combination light RH

R27

4

C-2

Rear seat heater LH (backrest)

R28

4

C-3

Rear combination light LH

R29

3

B

C-3

Rear vehicle height sensor

R31

4

B-2

R136

Rear wiring harness RH

R35

2

Gr

C-2

R149

EPB adapter cord LH

R36

3

B

C-2

R140

EPB adapter cord RH

R49

14

B-4

Rear seat heater CM

R53

16

B-4

R58

6

Gr

C-3

Fuel pump assy

R59

2

C-2

Fuel sub level sensor

R60

13

B-5

R24

Rear wiring harness RH

R61

10

B

C-5

Radar sensor RH (slave)

R63

4

C-3

Rear seat heater RH (backrest)

R65

1

C-3

Rear defogger

R66

2

C-5

High-mounted stop light (with rear spoiler)

R70

4

B-3

Rear seat heater (seat cushion)

R72

2

Gr

C-4

Rear ABS wheel speed sensor RH

R73

2

Gr

C-2

Rear ABS wheel speed sensor LH

R76

2

C-4

License plate light LH

R77

2

C-5

License plate light RH

R97

2

C-3

AN18

Antenna

R117

2

B-3

Woofer

R122

6

Gr

B-5

Fuel pump CM

R136

4

B-2

R31

Rear wiring harness LH

R140

3

B

C-2

R36

Rear wiring harness RH

R149

2

Gr

C-2

R35

Rear wiring harness LH

R153

2

B

C-4

Rear brake caliper RH

R154

2

B

C-2

Rear brake caliper LH

R174

2

B-4

Rear defogger

R186

3

C-5

Trunk lid lock actuator & switch

R211

12

B-4

TPMS CM

R221

12

B-4

TPMS & keyless entry CM

R294

2

Br

C-5

Trunk Opener Button

R297

3

C-3

Keyless access interior antenna (rear)

R298

3

C-2

Keyless access interior antenna (center)

R299

3

C-4

Keyless access exterior antenna (rear)

R330

4

C-4

Rearview camera

R343

4

C-2

J/C

R344

4

C-2

R350

2

C-4

Rear Finisher Light LH

R351

2

C-5

Rear Finisher Light RH

R400

8

Gr

C-3

ELCM

:White or natural color
